| Применение Weinig Rondamat 936:
- Заточка и изготовление профильных ножей в строгальной профильной голове по шаблону в ручном режиме
- Полуавтоматическая переточки профильных ножей в строгальной профильной голове по шаблону
- Заточка прямых строгальных ножей в ножевой головке.
- Автоматическая заточка прямых ножей в ножевой головке. Шлифовальный агрегат Weinig Rondamat 936: Массивная конструкция с высокоточной направляющей с точностью вращения до 5/1000 мм. Механическая радиальная установка для различных диаметров заточного инструмента. Посредством поворачиваемого алмазного правила достигается соответствие шлифовального круга форме копировального штифта. Установка величины заднего угла заточки осуществляется с помощью электродвигателя по шкале. Боковой задний угол заточки устанавливается вручную или с помощью пневматического привода по шкале и переустановка индексируется. |
|
Произведен капитальный ремонт станка: - капитальный ремонт электрики; - капитальный ремонт механики; - разборка стола и замена направляющих; - капитальный ремонт системы охлаждения; - восстановление лакокрасочного покрытия; - смазка; - замена подшипников шпинделя. |
|
| Технические характеристики Weinig Rondamat 936: | |
| Диаметр шлифовального круга мин/макс | 150 мм / 225 мм |
| Ширина шлифовального круга (керамический, боразон, алмазный) | 2-3-4-10 мм |
| Диаметр посадочного отверстия шлиф. круга | 60 мм |
| Привод шлифовального шпинделя | 1,1 кВт (1,5 л.с.) |
| Угол заточки: | |
| - радиальный, по задней грани | 10-30° |
| - боковой | 0-20° |
| Принадлежности: | |
| - Фланец для шлифовального круга (диаметр/толщина) 200 – 225 мм/5мм | 2 шт |
| - Фланец для шлифовального круга (диаметр/толщина) 150 мм/10мм | 1 шт |
| - Заточной круг Эльбор для строгальных ножей HSS и Стеллита (диам/толщ) 150 мм/10мм |
1шт |
| - Заточной круг Эльдокорунд для предварительной заточки профильных ножей из HSS и Стеллита (диам/толщ) | 2 шт |
| - Заточной круг Эльдокорунд для чистовой заточки профильных ножей из HSS и Стеллита (диам/толщ) | 1 шт |
| Устройство охлаждения Weinig Rondamat 936: | |
| Охлаждения осуществляется сверху по центру гибким шлангом и снизу через ножевую оправку непосредственно у места шлифовки – это предотвращает перегрев ножей даже при больших объёмах сошлифовываемого слоя. Дозировка охлаждающего средства от центрального распределителя с шариковые вентилями из латуни. | |
| Объём бака с охлаждающей жидкостью | 50 литров |
| Концентрат охлаждающей жидкости | 2 литра |
| Фильтры | 50 шт. |
| Двигатель насоса | 65 Вт |
| Шлифовальный стол Weinig Rondamat 936: | |
| Точный перекрёстно-роликовый стол для ручной работы. | |
| Оправка для инструмента: | |
| Стабильное приспособление для удержания инструмента для точной фиксации заточной оправки. | |
| Для инструмента с диаметром окружности резания (мин / макс) | 100 мм / 300 мм |
| Ширина инструмента | 240 мм |
| Принадлежности: | |
| Зажимная оправка, диаметр 40 мм или 50мм на выбор, с регулируемой шайбой для системы постоянной оси. | |
| Копировальное устройство Weinig Rondamat 936: | |
| Шаблонный суппорт с перекрёстно-поперечным перемещением с системой постоянной оси для базирования прямого и профильного шаблона. | |
| Принадлежности: | |
| Прямой шаблон для строгальных ножей | |
| Копир | 4 мм |
| Копир | 2 мм |
| Копиры для заточки профильных ножей в автоматическом режиме | По заказу (не входят в цену на станок) |
| Электромеханика станка Weinig Rondamat 936: | |
| Рабочее напряжение | 380-400-415 В, 50 Гц |
| Электрическое исполнение по DIN VDE 0113, электрическое исполнение промышленных машин EN 60204, IEC 204-1. | |
| Других электро-предписаний не предусмотрено. | |
| Общая мощность | 2 кВт (2,7 л.с.) |
| Управление и настройка станка Weinig Rondamat 936: | |
| Полное управление станка осуществляется с передней стороны. Опора для рук для без усталостной работы. Пакет комфорт. Пакет для автоматической заточки прямых ножей. Пакет для полуавтоматической переточки профильных ножей. |
|
| Безопасность Weinig Rondamat 936: | |
| Все опасные места защищены по требованиям Европейского Союза. Указания безопасности из руководства пользования должны быть соблюдены. | |
 |

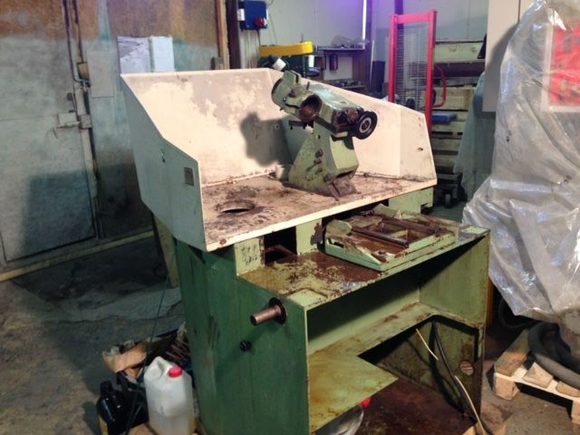

Фото Weinig Rondamat 936 в процессе капитального ремонта:
| Фото Weinig Rondamat 936 после капитального ремонта: |
| На Weinig Rondamat 936, 1992 г.в. предоставляется гарантия 6 месяцев. | |||
